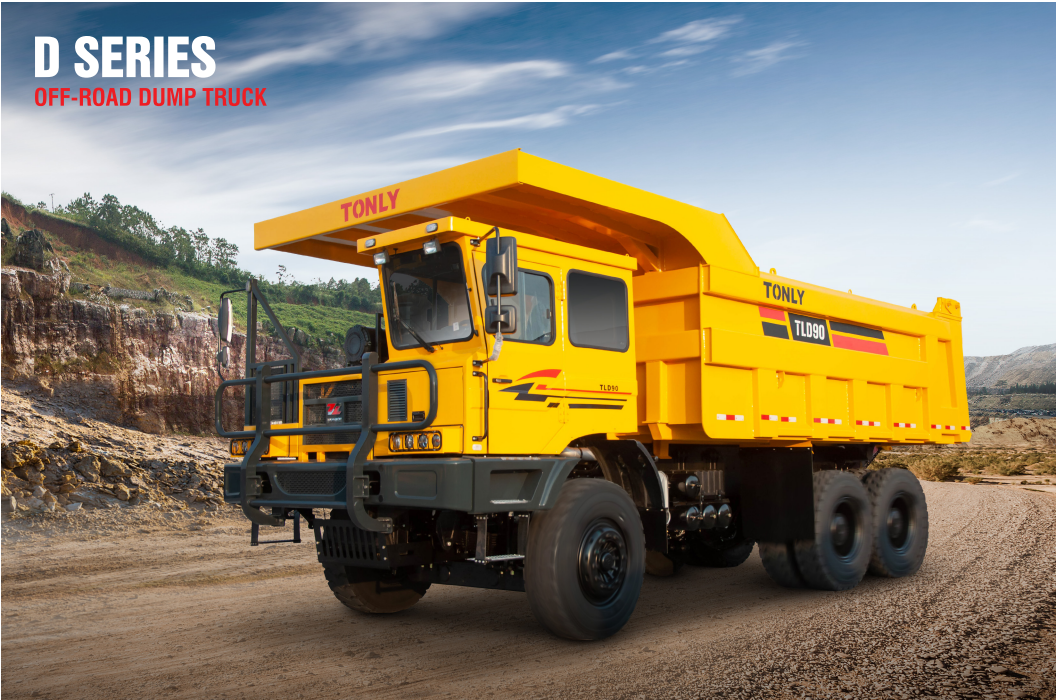

Серия TLD – это серия карьерных самосвалов с автоматической КПП. Применение информационных и автоматизированных технологий делает управление этим самосвалом в горной промышленности гораздо эффективнее. У серии TLD увеличен срок службы, снижены расходы на топливо за счет применения новых технологий и использования легких, но прочных материалов в конструкции самосвалов.
|
Общие характеристики |
Модель |
Tonly TLD93B |
|
Колесная формула |
6 х 4 |
|
|
Полная масса (т) |
105 |
|
|
Номинальная грузоподъемность (т) |
70 |
|
|
Собственная масса в снаряженном состоянии (т) |
35 |
|
|
Размеры (мм) |
9880×3750×4210 мм |
|
|
Колесная база (мм) |
4075 +1750 |
|
|
Колея (мм) |
2838 / 2626 |
|
|
Мин. радиус поворота (м) |
11 |
|
|
Макс. высота поднятого кузова (мм |
8320 |
|
|
Макс. угол подъема кузова (0 ) |
50 |
|
|
Высота подъема (мм) |
4234 |
|
|
Тормозной путь (м) |
17 |
|
|
Макс. преодолеваемый уклон (%) |
≤ 30 |
|
|
Макс. скорость (км/ч) |
40 |
|
|
Двигатель |
Модель |
QSM14-560 |
|
Изготовитель / страна |
Cummins DCEC/Китай |
|
|
Мощность (л.с.) |
560 |
|
|
Коробка передач |
Модель |
FC6A-250DPRT |
|
Изготовитель / страна |
Xi’an FC/ Китай |
|
|
Мосты |
Изготовитель / страна |
Hande / Китай |
|
Нагрузка (т) |
25 + 40 + 40 |
|
|
Колеса |
Размер шин |
16.00-25 |
|
Размер дисков |
11.25/2.0-25 |
|
|
Кузов |
Материал / толщина дна (мм) |
NM400 / 16 |
|
Материал / толщина заднего борта (мм) |
NM400 / 12 |
|
|
Материал / толщина переднего борта (мм) |
T700 / 10 |
|
|
Материал / толщина бокового борта (мм) |
T700 / 10 |
|
|
Объем кузова (м3 ) |
36 |
|
|
Гидравлическая система |
Модель |
FC191 |
|
Изготовитель/страна |
HYVA/Китай |
|
|
Рулевое управление |
Полностью гидравлическая система, гидроусилитель руля |
|
|
Время подъема (с) |
27 |
|
|
Время опускания (с) |
27 |
|
|
Дополнительная система торможения
|
Гидравлический ретардер, тормозы с барабаном |
|
|
Распределение нагрузки |
Без полезной нагрузки: |
|
|
Нагрузка на передний мост (кг) |
15 000 |
|
|
Нагрузка на задний мост (кг) |
20 000 |
|
|
Полная масса (кг) |
35 000 |
|
|
С нагрузкой: |
|
|
|
Нагрузка на передний мост (кг) |
25 000 |
|
|
Нагрузка на задний мост (кг) |
80 000 |
|
|
Полная масса (кг) |
105 000 |
